型号:PZ73H/F/W-10C
材质:铸钢、不锈钢
规格:DN200
起订:1台
供应:1000台
发货:3天内

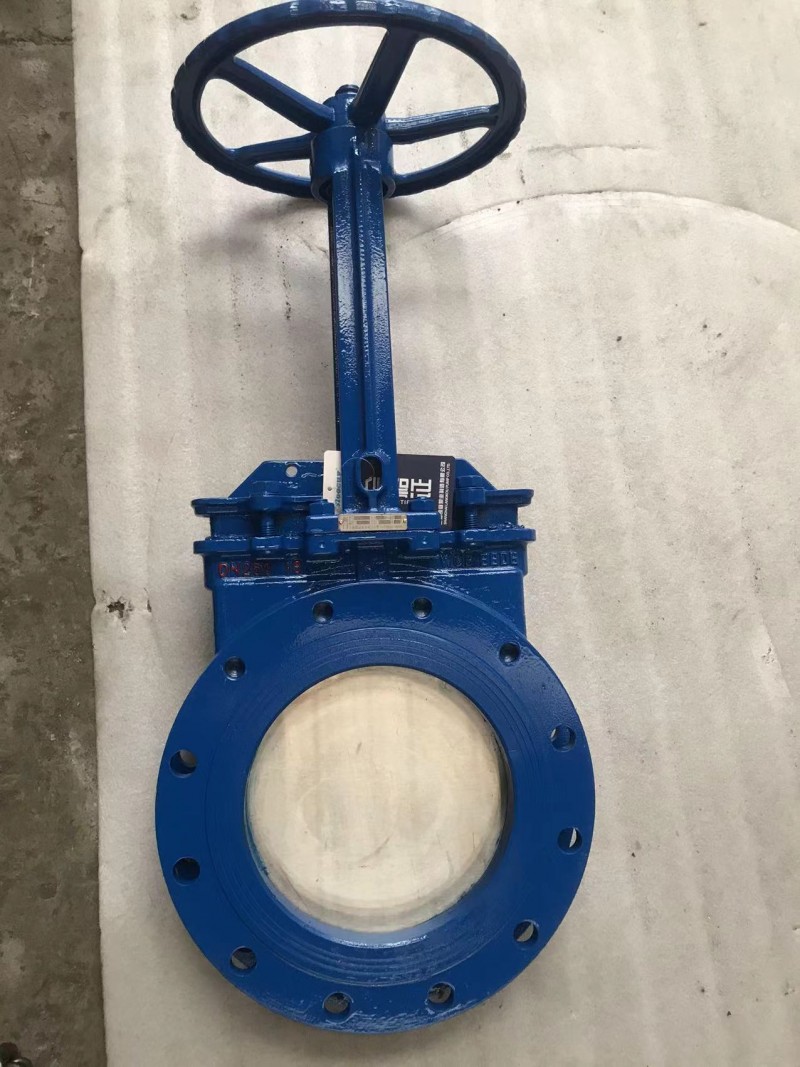

PZ73H-10C DN150/DN200/DN250手动闸板阀结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
手动闸板阀产品特点
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
公称压力（MPa）
壳体试验（MPa）
密封试验（MPa）
工作温度
适用介质
1.0
1.5
1.1
≤100℃-900℃
纸浆、污水、煤浆、灰、渣水混和物
体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
手动闸板阀主要性能规范
1.6
2.4
1.8
≤100℃
Mortar Mixture,Dregs with Water Proprtion
手动闸板阀主要零部件材质
Rubber、PTFE、S.S、Carbide Alloy
手动闸板阀主要外形及连接尺寸（mm）
MPa DN L D1 D2 H N-M D0 W（Kg）
1.0 50 48 100 125 285 4-M16 180 8
65 48 120 145 298 4-M16 180 10
80 51 135 160 315 4-M16 220 12
100 51 155 180 365 8-M16 220 14
125 57 185 210 400 8-M16 230 22
150 57 210 240 475 8-M20 280 29
200 70 265 295 540 8-M20 360 38
250 70 320 350 630 12-M20 360 66
300 76 368 400 780 12-M20 400 100
350 76 428 460 885 16-M20 400 119
400 89 482 515 990 16-M22 400 195
450 89 532 565 1100 20-M22 530 285
500 114 585 620 1200 20-M22 530 389
600 114 685 725 1450 20-M27 600 529
