价格:￥0.00/台
品牌:博耐斯
型号:FT44H,FT14H
适用介质:蒸汽
材质:球墨铸铁、铸钢，不锈钢
起订:1台
发货:3天内

购买咨询



产品说明

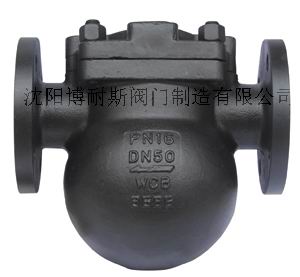

博耐斯FT44H杠杆浮球式疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，应用于冷凝水大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，阻止蒸汽泄漏，并获得良好的加热效果。

产品特点

1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得良好的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。微信：sy1668

工作原理

       博耐斯杠杆疏水阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。

排量图



结构分析图

主要零部件

外形结构图



主要外形尺寸

型号	口径DN	L	H	h	W
FT44H	15	150	159	70	102
	20	150	159	70	102
	25	160	159	70	106
	32	270	225	153	178
	40	270	225	153	178
	50	270	225	153	178
	65	270	225	153	178
	80	350	300	90	210
	100	350	300	90	210

主要外形尺寸

型号	口径DN	L	H	h	W
FT14H	15	121	148	70	112
	20	121	148	70	112
	25	145	158	70	112
	32	270	225	153	172
	40	270	225	153	172
	50	270	225	153	172

沈阳博耐斯阀门制造有限公司杠杆式蒸汽疏水阀，大排量疏水器，双阀座疏水阀，排冷凝水阀门微信：sy1668
