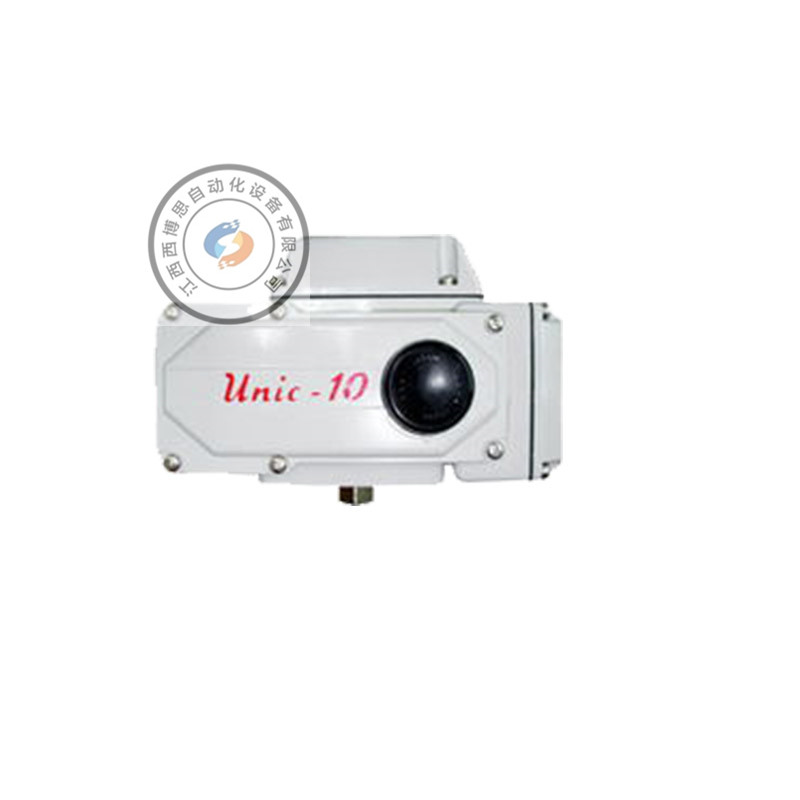

ZYP-10智能型电动执行器

一.智能开关型电动执行器产品介绍

产品名称：一体化智能开关型电动执行器
产品型号：TBF-05 TBF-10 TBF-15 TBF-20 TBF-30 TBF-40 TBF-60 TBF-80 TBF-100

充分吸收并运用国外先进技术制造而成，内部结构多采用进口材料组装，整机外壳采用铝合金压铸件做成。接线简单、性能稳定、耗能小、外形美观、重量轻、体积小、便于维修、安装简单、可手电动等多方面的优越功能。可适合AC24V、AC110V、AC220V、AC380V、DC24V、DC220V等外接电源。输出开关时间可选择5S、15S、30S和60S等多种。

二.使用方法

1、线与拨码选择

ECM-2C型模块按下图所示完成模块与执行器接线。位置电位器的阻值应为≥1KΩ

用万用表检查模块上的电机边线端，确保无短路现象。

以上连线检查无误后，接入220V电源线。

2、调试

先通过执行器上的手轮将执行器动到全行程的中间位置。

在无控制电流(及丢信)情况下，将丢信动作拨码开关拨到“开”位置，接通AC200V电源，此时电源批示灯和丢信指示灯点亮，执行器应向开方向动作：将丢信动拨码开头拨到“关”位置，此时执行器应向关方向动作：将丢信动作拨码开关拨到“停止”位置，此时执行器应停止动作：若执行器动作相反，应将“电机开”和“电机关”接线交换。

阀位反馈电流调试，将执行器动作到关位，调节“调零”电位器，使测试点两端的电压差为零，然后调节“低端”电位器使输出信号为4mA;将执行器动作到开位，调节“高端”电位器使输出信号为20mA。上述调节只需一次即可完成（“调零”、“低端”和“高端 ”电位器均是顺时针方向增大，逆时针方向减小）。注意：当阀位由关到开时，阀位电位器中心轴头对地GND电压的值应由小到大变化。

为了保证执行器在自动控制中的定位精度，须调节灵敏范围。灵敏度范围小，定位精度高，但容易产生振荡。灵敏度范围大，不容易产生振荡但定位精度差。调节“灵敏度”电位器可以二位这间取折衷，使其不产生振荡为调节值

注意：1灵敏度电位器，为单圈270°电位器，到位后不要用力旋转，否则会损坏电位器。

2调零、低端 、高端电位器，均匀精密多圈电位器（可旋转约25圈）
