价格:￥1197000.00/台
品牌:COMIFO/康美风
型号:CAL7-1.2*1300/1600
重量:5t
起订:1台
供应:100台
发货:30天内

购买咨询

产品描述：

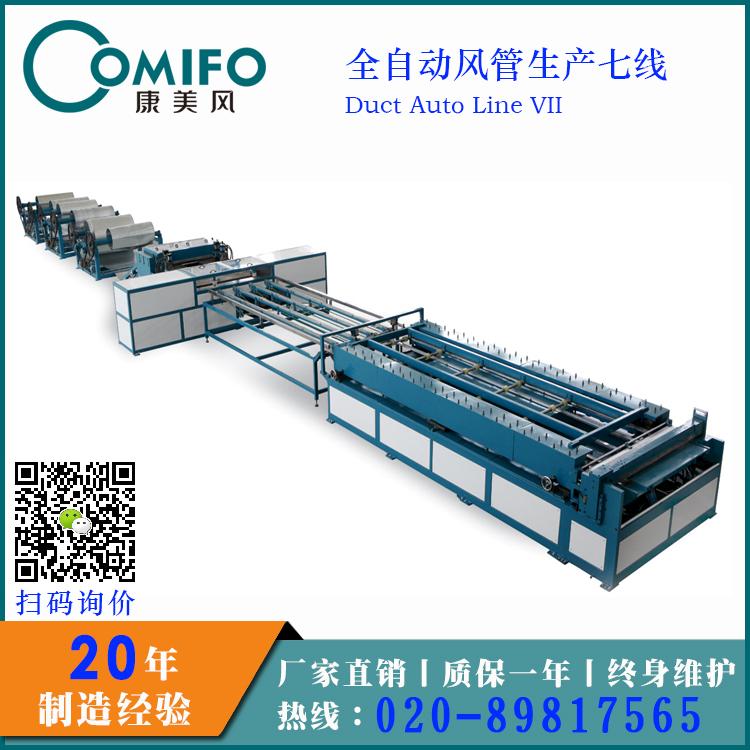

康美风全自动风管生产七线（欧式GDF法兰风管生产线）由四个料架，调平压筋，冲方口，冲尖角，折边，剪切，专利型升降辘骨机 (可实现剪切，联合角成型，直角骨成型三位一体)，双联GDF法兰成型机，送料平台（可选），液压折边合口机组成。采用全电脑PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线*大加工速度为18米/分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5吨，可根据客户要求配套。可生产出”L” ”口”型带咬口、TDF共板法兰、折边的风管。全自动风管生产线占地面积小，直线型加工，生产效率高，是规模化风管加工的首要选择。

产品参数：

型号	*大料宽	料厚范围	速度	剪切误差	对角线误差
CAL7-1.2x1300	1300mm	0.4-1.2mm	0-18m/min	±0.5mm	±0.5mm
CAL7-1.2x1600	1600mm	0.4-1.2mm	0-18m/min	±0.5mm	±0.5mm

基本配置：

2.调平压筋装置一套

3.液压冲方口剪角四套连模具

4.液压剪切折弯装置一套

5.升降式联合角辘骨机一套

6.送料平台一套

7.双联GDF共板法兰成型机一套

8.液压GDF共板法兰折边机一套

9.控制系统及触摸屏操作面板一套

工作原理：卷料-调平-压筋-冲方口-冲尖角-折边-剪切-升降辘骨机-送料平台（可选）-双联GDF法兰成型-折边合口

工作示意图：
