品牌:COMIFO/康美风
型号:CAL5-1.2*1300
外形尺寸:11000*3500*1200mm
重量:8t
起订:1台
供应:100台
发货:30天内
购买咨询
产品描述：

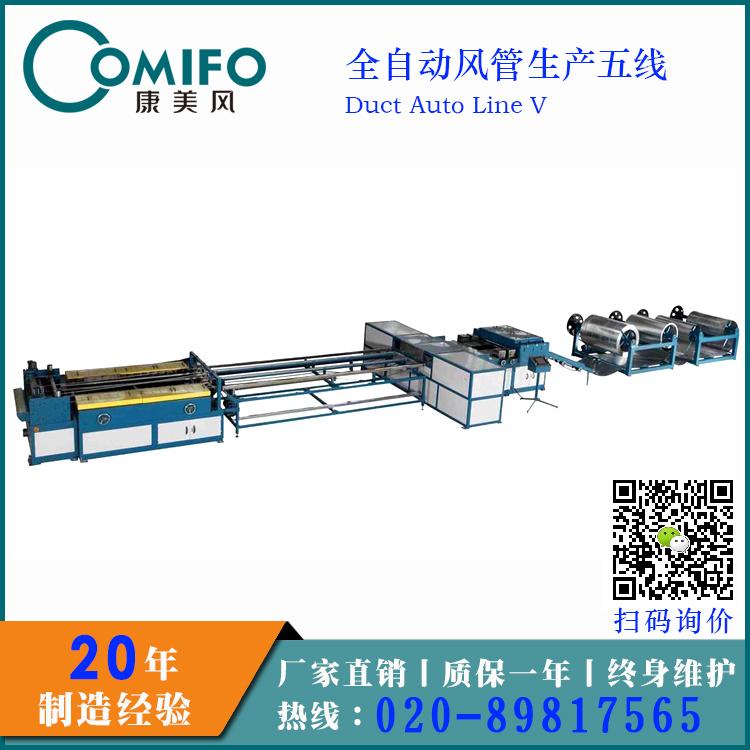

全自动风管生产五线由料架，调平压筋，冲方口，冲尖角，折边，剪切，专利型升降辘骨机 (可实现剪切，联合角成型，直角骨成型三位一体)，双联TDF法兰成型机，送料平台(可选)，TDF液压折边机组成。
采用全电脑PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线*大加工速度为18米/分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5吨，可根据客户要求配套。
可生产出”L” ”口”型带咬口、TDF共板法兰、折边的风管。全自动风管生产线占地面积小，直线型加工，生产效率高，是规模化风管加工的首要选择。
康美风全自动五线，即可生产TDF共板法兰风管，也可生产角钢法兰风管，操作简易，转换简单，无需过多调整。
全自动风管生产五线为直线型生产，更加省时快捷。
产品参数：
| 型号 | *大料宽 | 料厚范围 | 速度 | 剪切误差 | 对角线误差 |
| CAL5-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL5-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：
1.电动送料架四个
2.调平压筋装置一套
3.液压冲方口剪角四套连模具
4.液压剪切折弯装置一套
5.升降式联合角辘骨机一套
6.送料平台一套
7.双联TDF共板法兰成型机一套
8.双联角铁小边成型机一套
9.折弯机一套
10.控制系统及触摸屏操作面板一套
工作原理：卷料-调平-压筋-冲方口-冲尖角-折边-剪切-升降辘骨机-送料平台（可选）-双联TDF法兰成型-折边
工作示意图：
说明：
1. 定尺开料，可直接与等离子切割机配合使用
2.1 C/S插骨剪角，可剪”L”, “U”, “口” 型的各种剪角，可与”C骨和S插条配合使用
2.2 全自动生产TDF共板法兰风管
2.3 剪切角可与角铁法兰或之字法兰配合使用。并能折出”L”, “U” 和 “口”型风管，与立式合缝机配套使用完成整套风管
3. TTF/LT 剪切角可与插式法兰配合使用。与立式合缝机和插式法兰机配套使用完成整套风管
