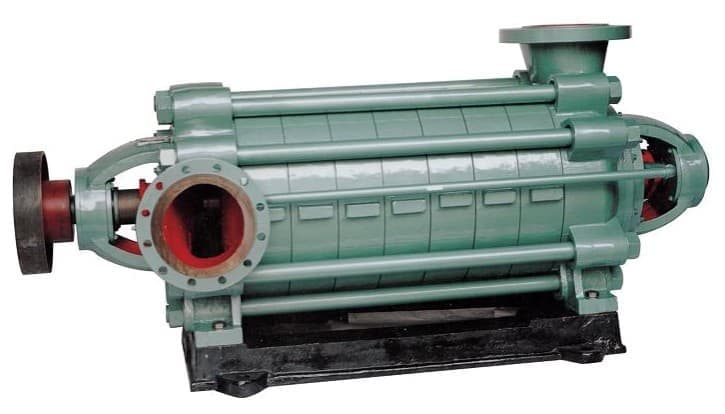

产品名称：MD矿用多级离心泵

一、产品概况：

MD矿用多级离心泵采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术**地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。MD型多级矿用离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃。

二、结构特点：

1.定子部分：主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上

2.平衡机构：本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

3.转子部件：主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。为了补偿膨胀在*后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

4.良好的汽蚀性能。采用优秀的叶轮水力模型或特殊的双吸叶轮结构，用户无需另外配置前置泵或提高进水箱的高度。

5.快速的装配和拆卸设计，允许水泵在不拆卸泵体和进、出口管路的情况下更换密封、轴承部件，保证了少的大修和检查时间。

6.高效率、高可靠性、低成本的组合。通过叶轮和导叶的*佳搭配，以及合理的配合间隙和较宽的轴向节流设计，使ZPD型高压多级离心泵在长期运行后仍然能保持其高度的稳定性和极高的运行效率。

7.对称布置叶轮的转子部件，转子部件上叶轮分高低压区两端，轴向力相互抵消而平衡，泵变工况运行的瞬时轴向力和因加工误差及螺旋密封而产生的残余轴向力，由轴承部件的推力承载机构承担，该类泵取消了平衡盘或平衡鼓等轴向力平衡机构，完全避免免了因泵工况变化瞬时，平衡盘或平衡鼓失效造成转子抱死、零件损坏、断轴、甚至烧毁电机事故的发生。
