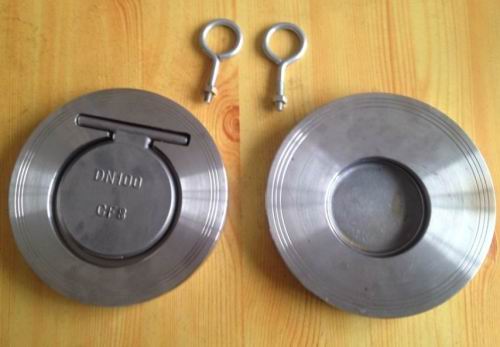

H74H-Ⅱ型对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所*为适用。
技术参数：

NO  部件名称  数量  材质
1  阀体  1  WCB、304、316、316L
2  "O"型密封圈
 2  丁腈橡胶、氟橡胶
3  阀板  1  304、316、316L
4  "O"型密封圈  1  丁腈橡胶、氟橡胶
5  吊钩  1  304
6  小压盖  2  304、316、316L
7  弹簧轴  1  304、316、316L
8  开槽半沉头螺钉  2  304、316、316L
9  大压盖  2  304、316、316L
10  开槽半沉头螺钉  2  304、316、316L
11  弹簧  1  304、316、316L

连接尺寸：

公称
通径  PN10.PN16  PN25  PN40
A  B  C  D  E  L  G  A  B  C  D  E  L  G  A  B  C  D  E  L  G
40  94  16  22  81.4  25  195  0  等同 PN10  等同 PN10
50  109  16  32  94  33.6  208  1
65  129  17  40  111  46  230  2
80  144  17  54  123  56.5  245  3
100  164  18  70  147  71.4  265  3  168  18  70  149  71.4  269  3  等同 PN25
125  195  18  92  171  87.3  297  5  194  18  92  171  87.3  296  5
150  220  20  112  200  106.6  321  5  224  20  112  202  106.6  325  5
200  275  22  154  256  148.2  376  5  284  22  154  265  148.2  385  5  291  22  154  268  148.2  392  5
250  331  26  192  302  185.2  436  6  342  26  192  307  185.2  447  6  353  26  192  312  185.2  458  6
300  380  32  227  352  216.3  484  10  401  32  227  360  216.3  499  10  418  32  227  368  216.3  516  10
350  446  38  266  408  254  548  12  458  38  266  412  254  560  12  475  38  266  422  254  577  12
400  498  44  310  460  294.4  603  14  515  44  310  463  294.4  620  14  547  44  310  484  294.4  652  14
