SDS ( R )轴流式消防排烟风机

隧道射流风机

一、特性及应用

SDS隧道射流风机、SDS(R)轴流式消防排烟风机是本公司研制开发的节能型新产品，该产品引入欧洲通风制造商CBI和FlaktWoods工艺技术，汇集全国交通工程标委会、交通部公路研究院以及广大 交通隧道专家意见，运用流体仿真设计、CFD流体动力学等技术设计研发。该产品通过国家公安部消防局的消防认证，取得天津消防研究所的检测报告，其空气动力性能和耐高温性能均为国内水平。

◎产品用途：用于公路隧道、铁路隧道、海底隧道、城市隧道等交通隧道的纵向通风系统，由产生的高 速喷射气流，推动隧道内的污浊空气顺着射流方向运动，以实现通风换气用的一种轴流风机。

◎使用寿命：在输送介质为空气，环境温度为-40龙~+50幻，介质中含尘量和其他固体杂质的含量不 大于100mg/m3并无粘性和无纤维物质的条件下，风机整体设计使用寿命达20年(易损件除外)。

◎噪声限值：在空旷场所距风机出口 10 m且成45°夹角处测量射流风机的A声级小于77 dB(A)o ◎振动限值：符合GB^ 19843中的规定，振动速度有效值不超过4.6mm/so

◎耐高温性能：环境温度为250P时风机应能正常可靠运转60 min.

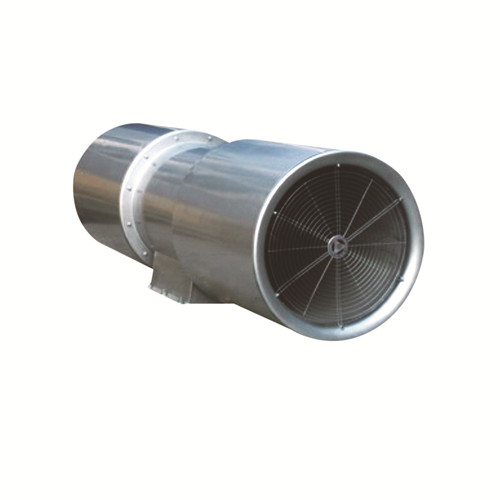

隧道射流风机

型号：SDS

尺寸规格：Ф630mm～Ф1600mm

风量：7.9～71.8m3/s

功率：5.5～55kW

推力可达：186-3046N

用途：用于公路、铁路、地铁等隧道的纵向通风系统

产品特点

外壳：专用机床旋压翻边成形，表面喷塑处理

叶轮：高压铸造机铝合金模压成形圆柱形轴流叶轮

电机：风机配套全封闭鼠笼式电机，直联传动
